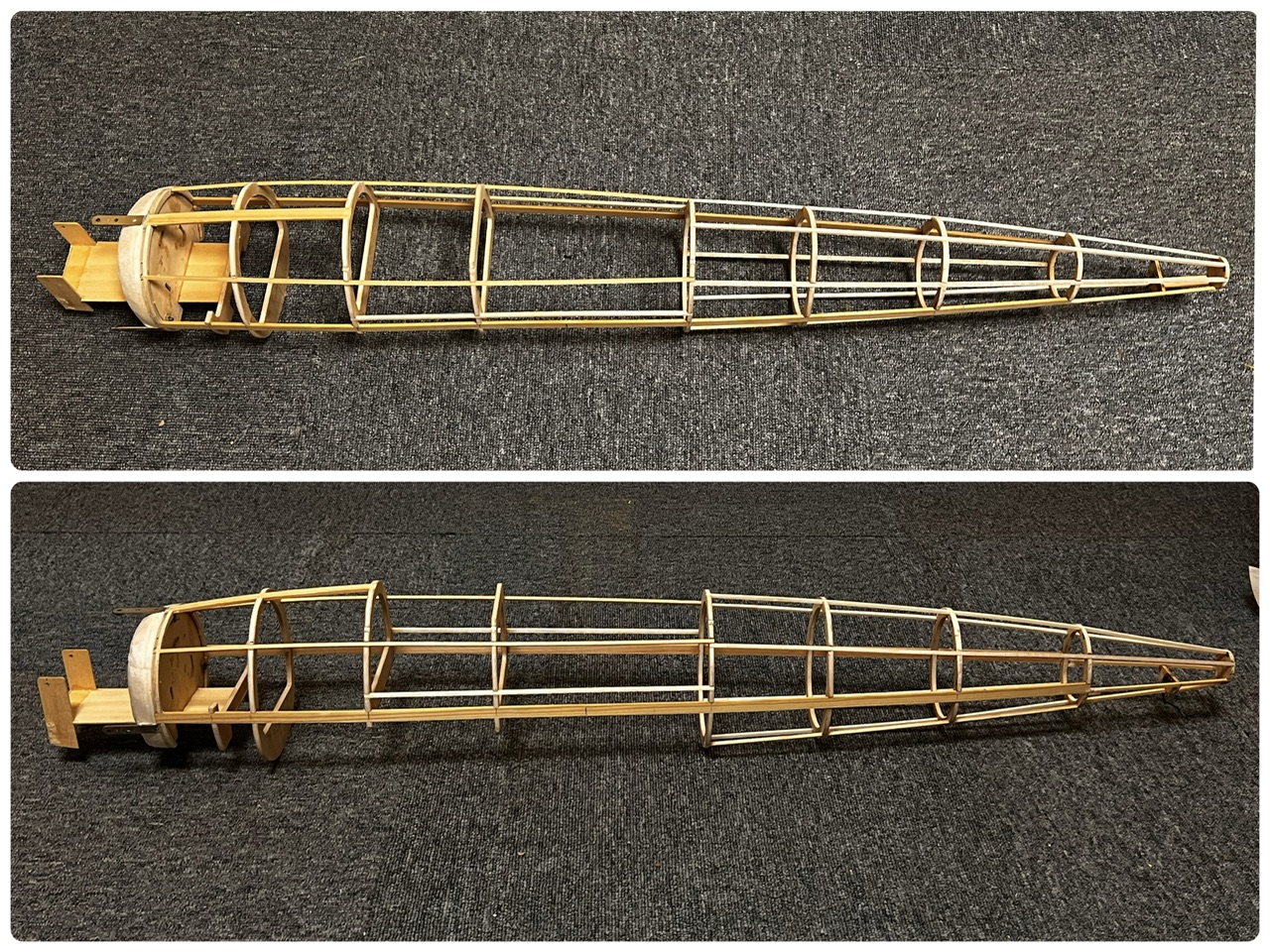

九九艦爆(本名機)胴体組立て

　体調悪化で寝込みながらも胴体を組んでみました。

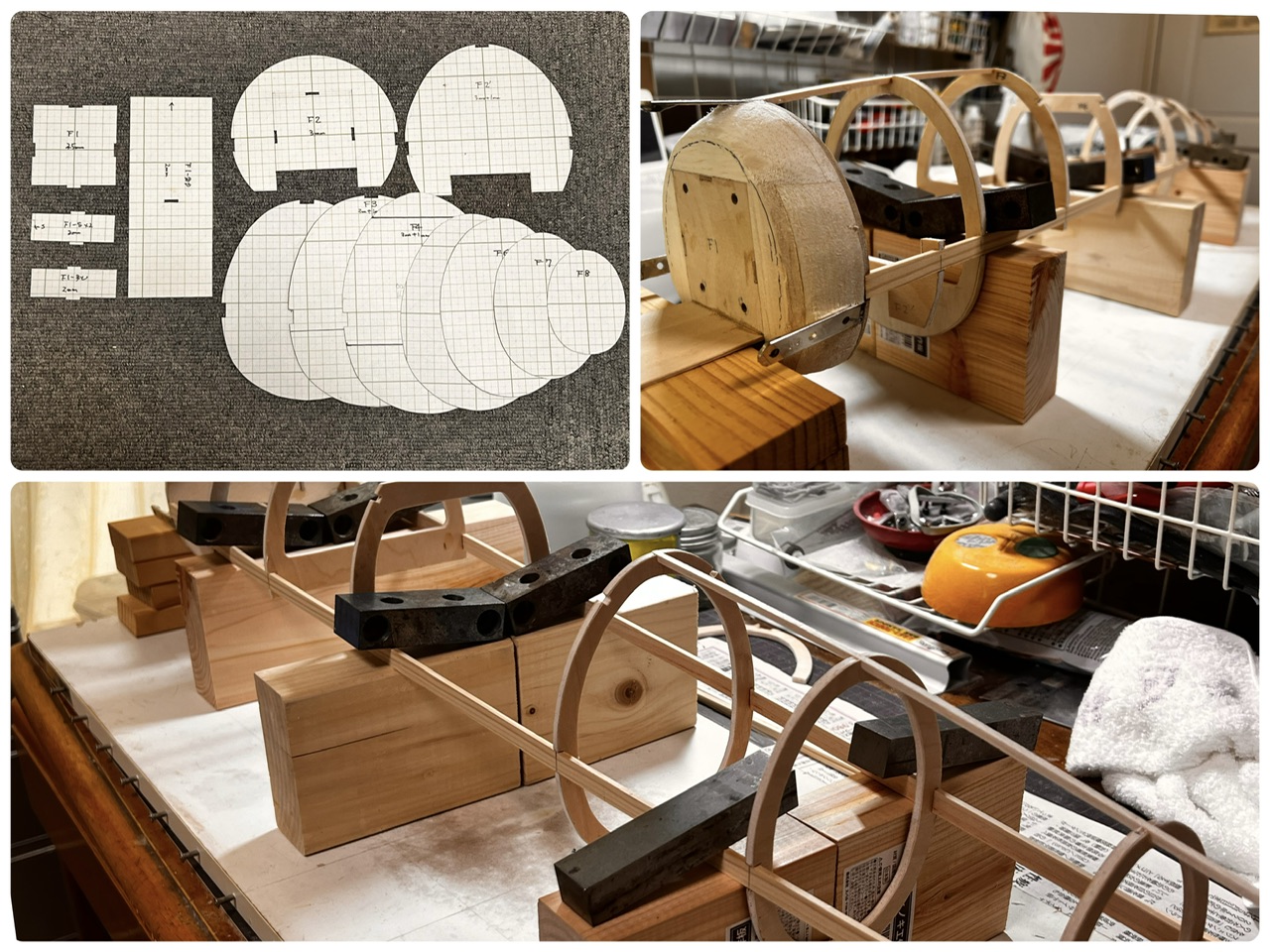

　備忘録として、今回は珍しく１００均の工作用紙(ボール紙)を使い、胴体曲線が連続するように胴枠の型紙を作りました。図面もなく、フルスクラッチで現物合わせが私の作り方ですが、大型機でもあるので今回ばかりは少し慎重に手を加えて製作しました。
　棚板の上に基準となる３×10ヒノキにＤＩＹセンターで入手した端材で高さを調整し、捻じれないように接着していきます。
　主翼接合部には相当な力がかかるので、胴枠と主翼をグラステープで補強します。プルテスト時にズルっといかないように丈夫さが必要なところには気を使います。
(2025.4.18)

九九艦爆(本名機)胴体着手

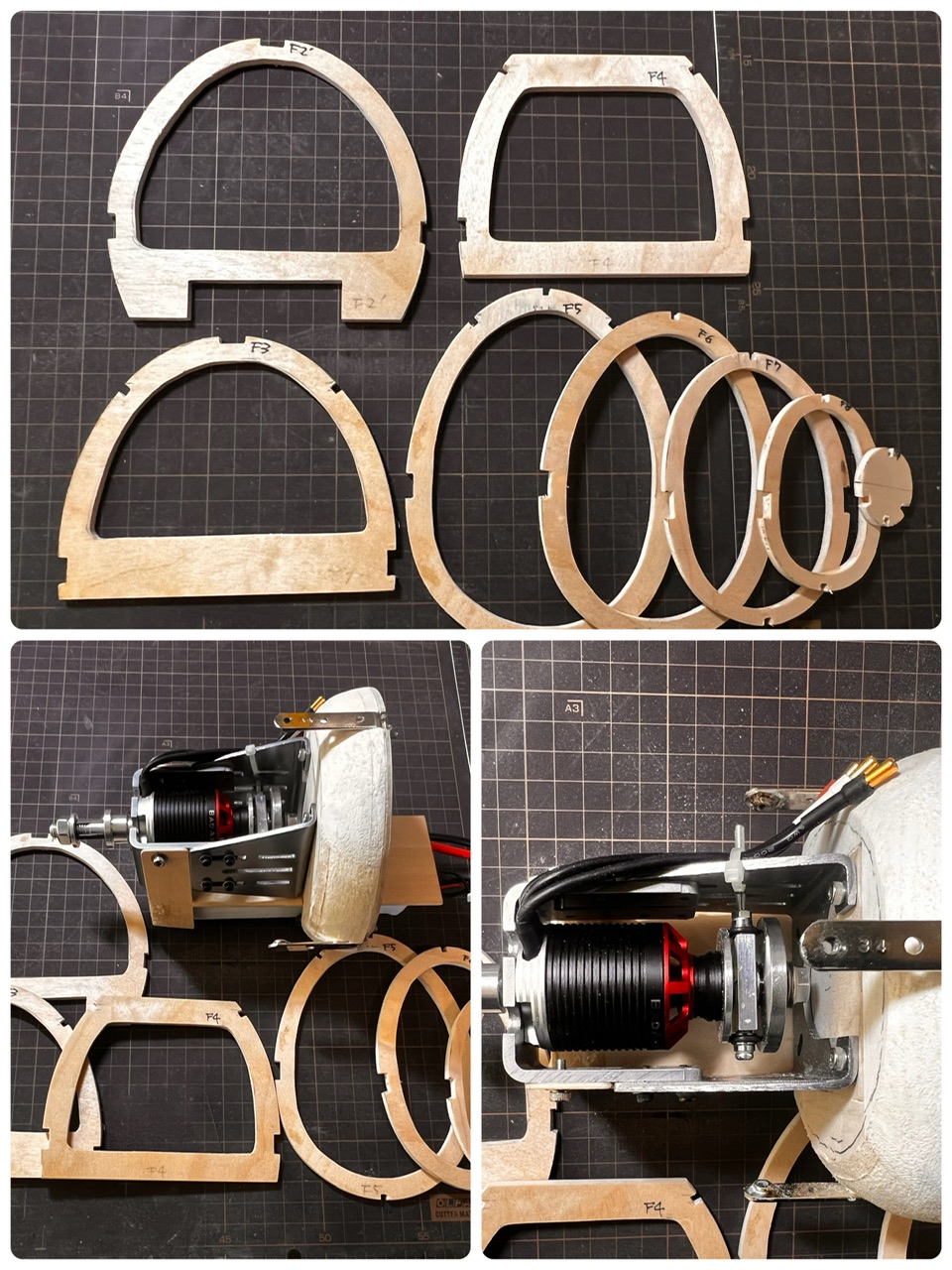

　胴体に着手しました。この胴枠を作るのに丸三日間。
　丸胴は基準線が不明確になるのでモーター(推進軸)、主尾翼のスラストを正確にするため、3×10ヒノキ材を縦貫させます。胴枠は３mmバルサ両面に０.４mmベニヤ。肉抜きはかなりでき、上部で軽い胴枠ができます。
　組み立ては治具を使って胴枠中心ににアルミパイプを通すなどいろいろな方法がありますが、この方法は長年、丸胴機を作り続けてきたノウハウで簡単にそこそこの胴体ができます･･･と思います。
　最近、流行り？のモノコック胴にも挑戦したいところですが、量産する訳でもなく型を作るなどかなりの手間かなぁ。ワンオフならこの方法が一番良いですよね。
(2025.4.16)

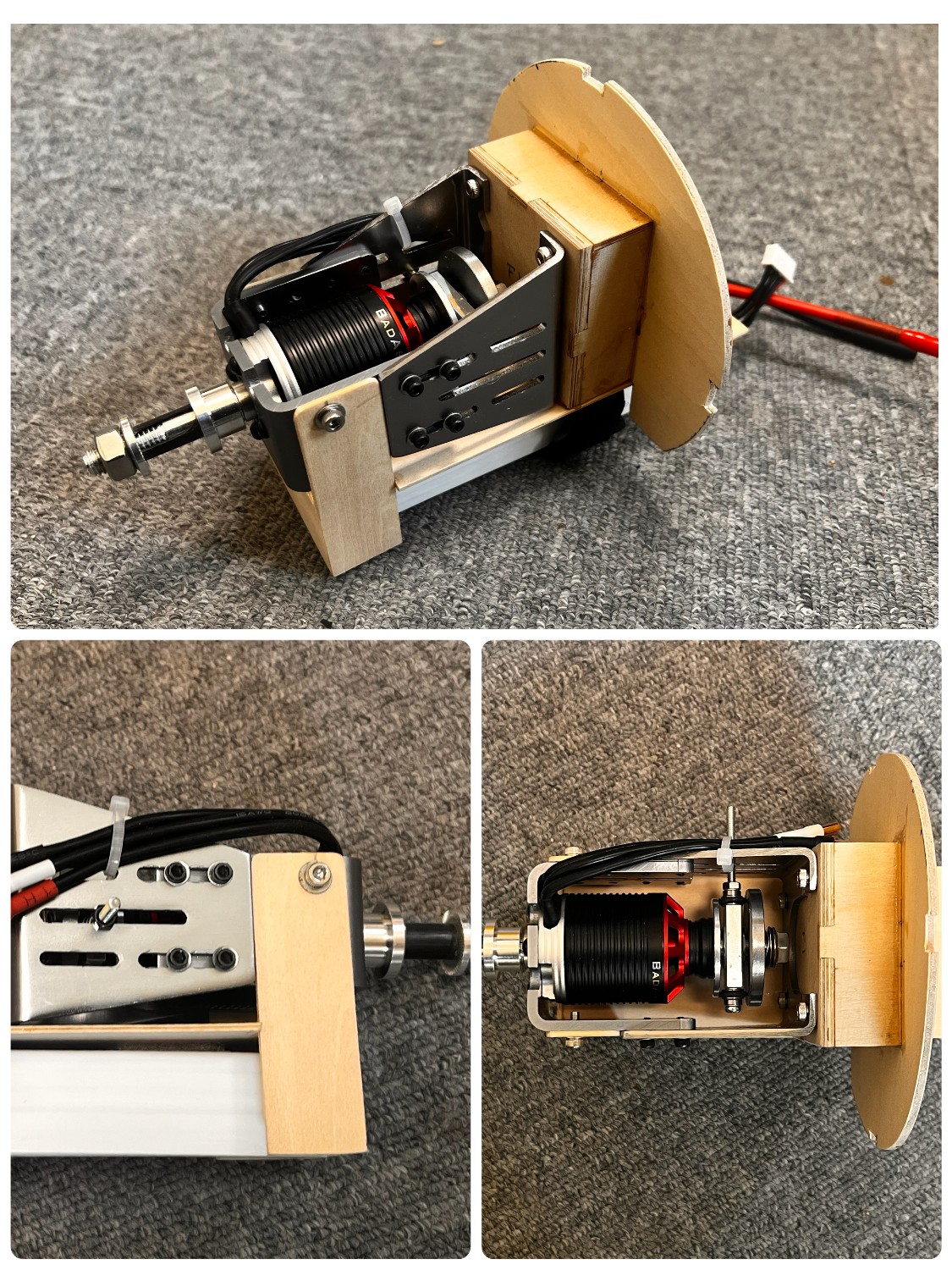

九九艦爆(本名機)機首･モーターマウント

　ようやく本名機の製作を再開しました。
　主翼の紙貼り準備に併せて、胴体の機種･モーターマウントを作成。機首が短いためテールヘビーにならないよう重量物をなるべく機首側にまとめました。
　ちなみにモーターはBADAS2826-690kv。ガッチリしたマウントは重量がありますが、このくらいでないと重心は合わないはず･･･という経験則。
　いつも通りの細かな図面なしでのスクラッチビルドですが、何とかしっかりした作りになりました。さあ、これから胴体を今月中には仕上げる予定。
(2025.4.6)

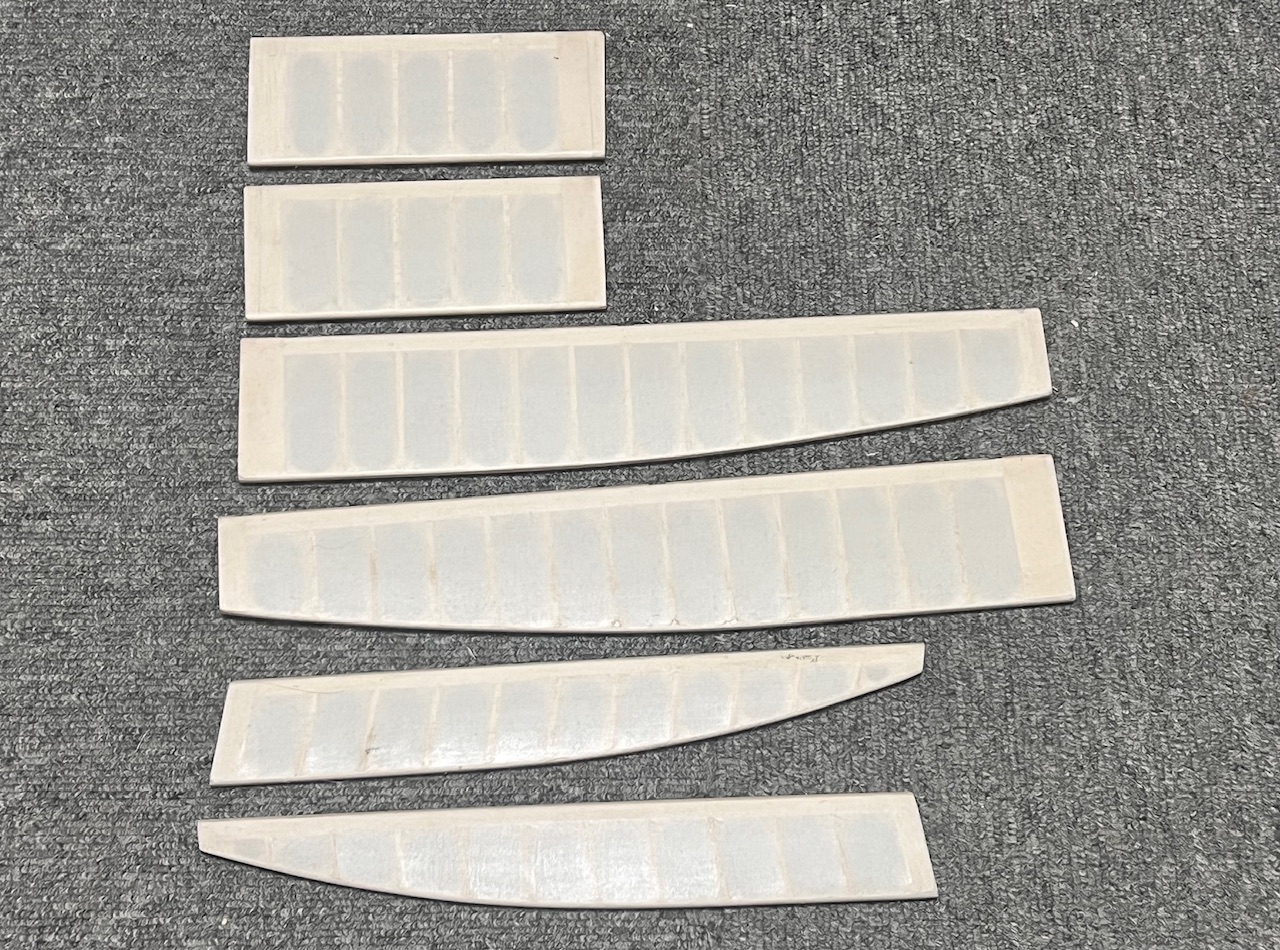

九九艦爆(本名機)フラップ・エルロン完成

　愛知航空機研究科の渡辺哲国氏から、当時の九九艦爆の取扱説明書を入手し、フラップを含め補助翼すべてが羽布貼りであることを確信。
　これで気を良くして、補助翼すべての絹貼りをしました。
　絹目が止まらない程度にドープ(セルロース)を塗りましたが、ここまで補助翼製作だけで丸６日間。
　まだ先は長い(^_^;)
(2024.12.1)

九九艦爆(本名機)フラップの製作

　フラップ製作は丸４日かかりました(^_^;)
　そもそも九九艦爆のフラップが金属皮膜なのか、羽布張りなのか松葉稔さんの精密図面でも判明できず。プラモデルでも平面に仕上げているものと、羽布張り仕上げしてあるものと両方ある。
　う～ん？　いろいろ調べていると、空母から発艦する動画を探したら、明らかに羽布張りのように波打っていたのを発見！

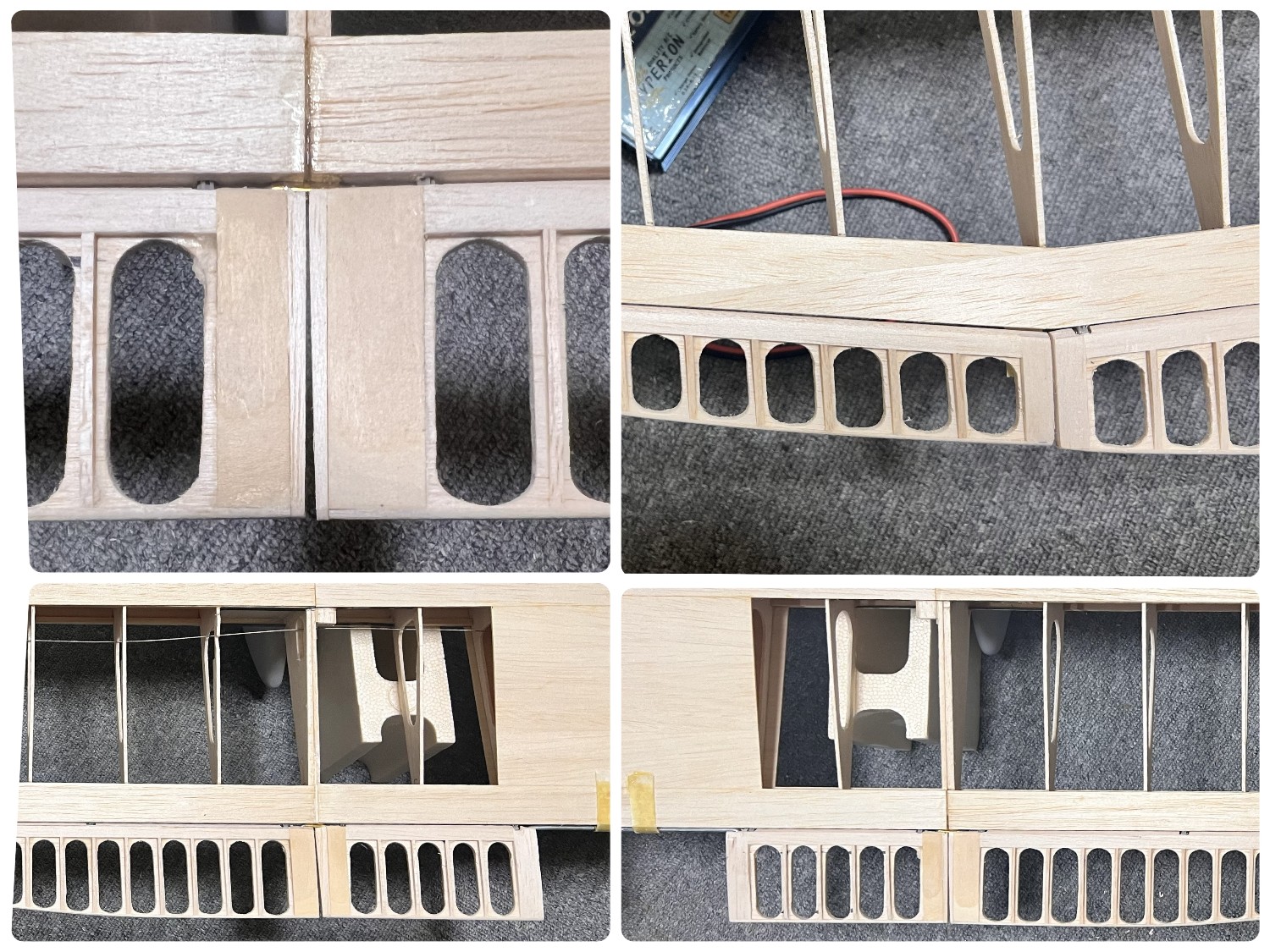

　実機が羽布張りの動翼はすべて絹張りにしたいので、フラップもバルサ単板にせず、３ｍｍバルサの上にリブを並べました。
　問題は途中から上反角があるのでフラップを切り離し、この字のピアノ線とラッキーボックスを採用しました。
　これから絹張り。　まだ先は長い･･･日本選手権に間に合うか？
(2024.11.17)
